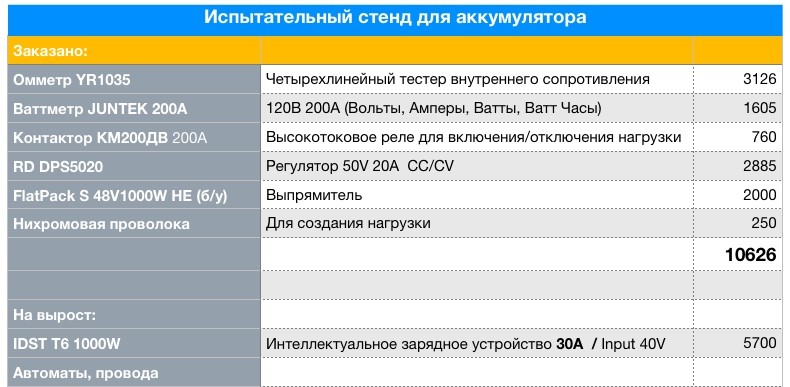

Испытательный стенд

Порой нужно провести испытания аккумулятора и/или целой батареи электровелосипеда, самоката, и т.д. в сборе. Стоит ли он своих денег и соответсвует ли своим заявленным характеристикам. Какая реальная ёмкость Вашего аккумулятора? Соответсвует ли она заявленным характеристикам?

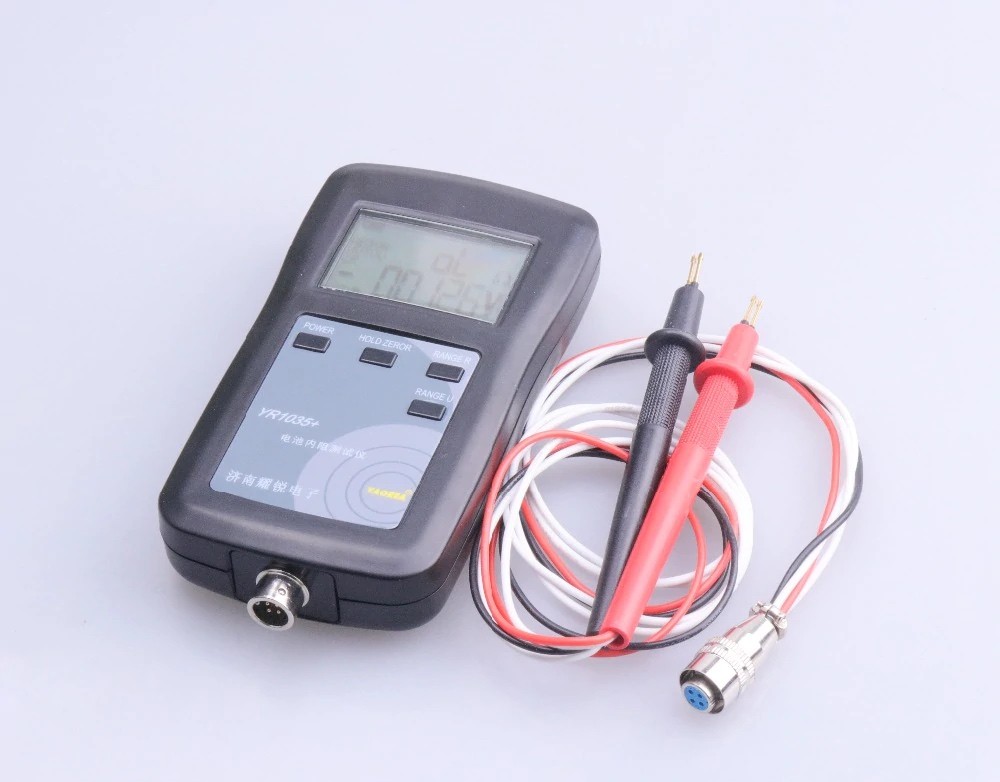

Тестер внутреннего сопротивления YR1035+

Four-line YR1035+ high-precision lithium battery internal resistance test instrument nickel-hydrogen nickel-cadmium

Test resistance from 0.01 mΩ – 200Ω Test voltage under 100V (4 digit after decimal point)

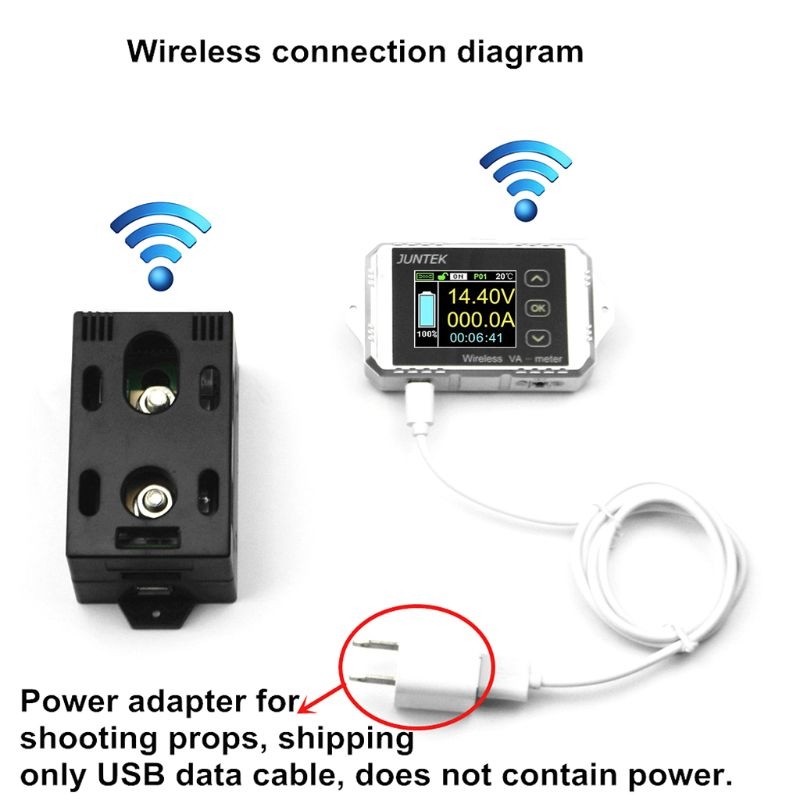

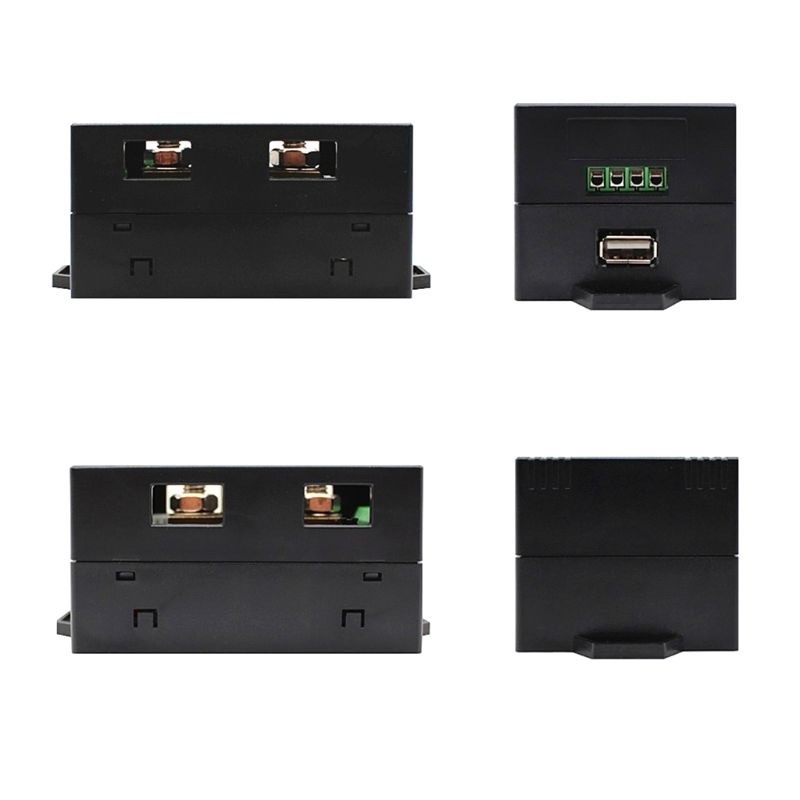

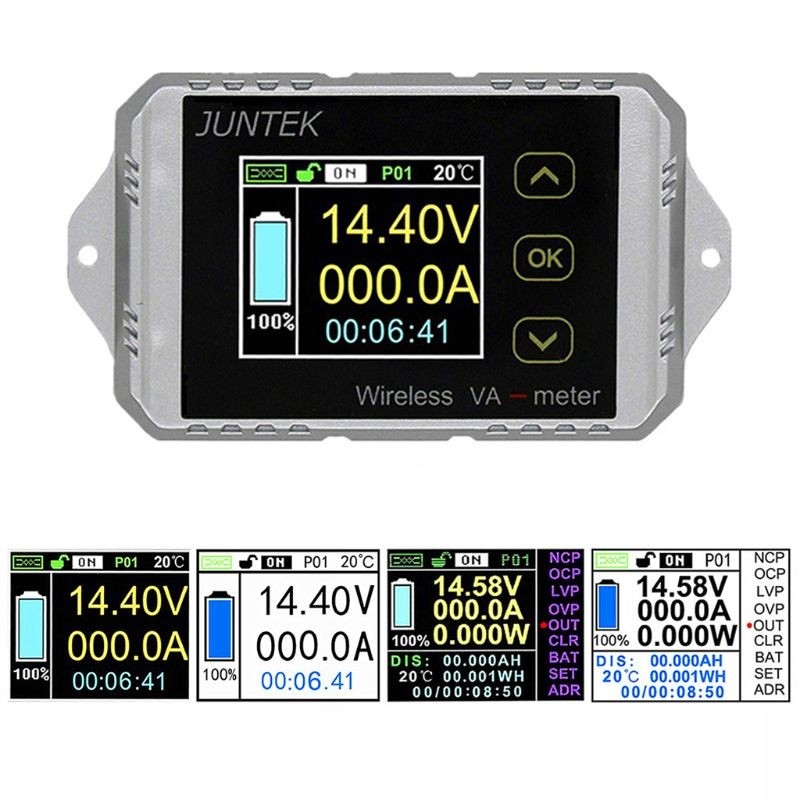

Ваттметр JUNTEK VAT-1200A (200A)

Кулонометр для мониторинга температуры измеряемой батареи, замера сколько ватт залилось в батарею и сколько она отдала под нагрузкой 5-10-15-20-30-50-100-200 Aмпер. Управление мощьным контактором » Замыкание или размыкание цепи при достижение верхней или нижней границы вольтажа батареи.

Схема подключения

DC 120V 200A Wireless Amper Voltage Coulometer KWh Watt Power Monitoring Capacity Tester

Voltage range: DC 0.00 -120.00 V Current measurement range: 0.0 - 200.0 A Temperature measurement range :-20 ~ 120℃（Standard temperature sensor）

Power measurement range: 0~200KW Capacity measurement range :0~2000KAH Watt-hour measurement range: 0~4000KWH

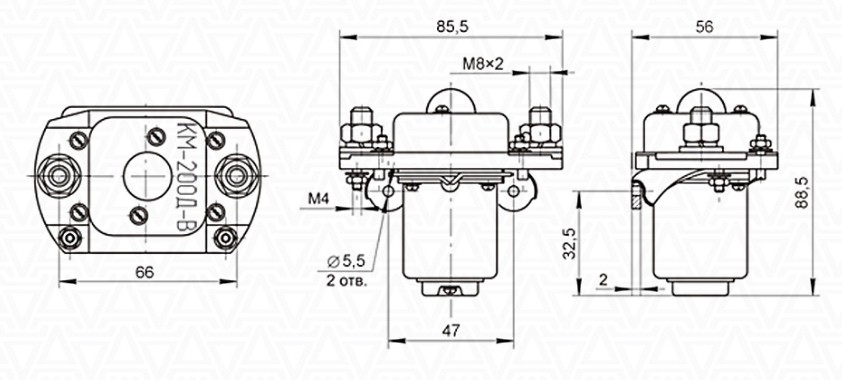

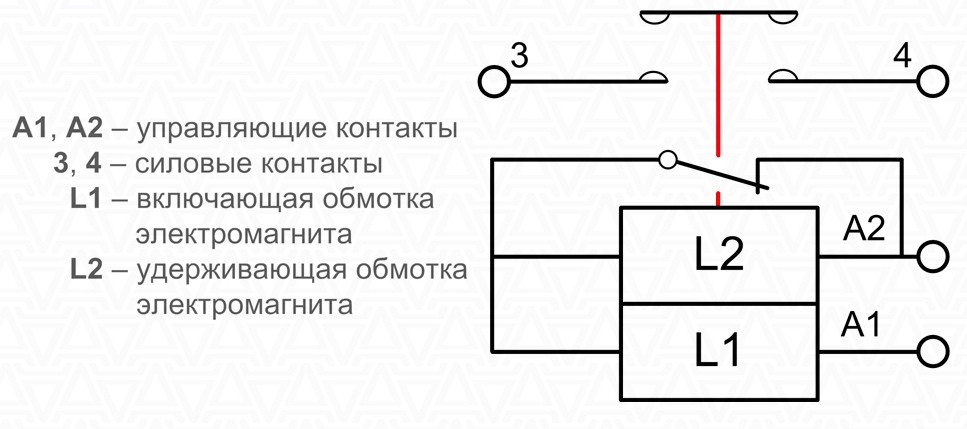

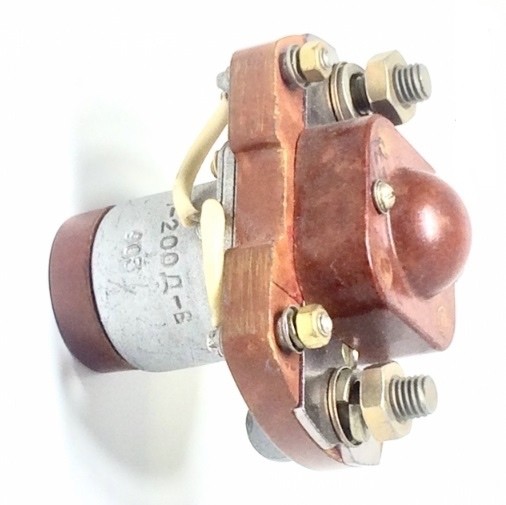

Силовой контактор КМ-200Д

Силовой контактор для замыкания и размыкания цепи от батареи к нагрузке при токах до 200 Ампер.

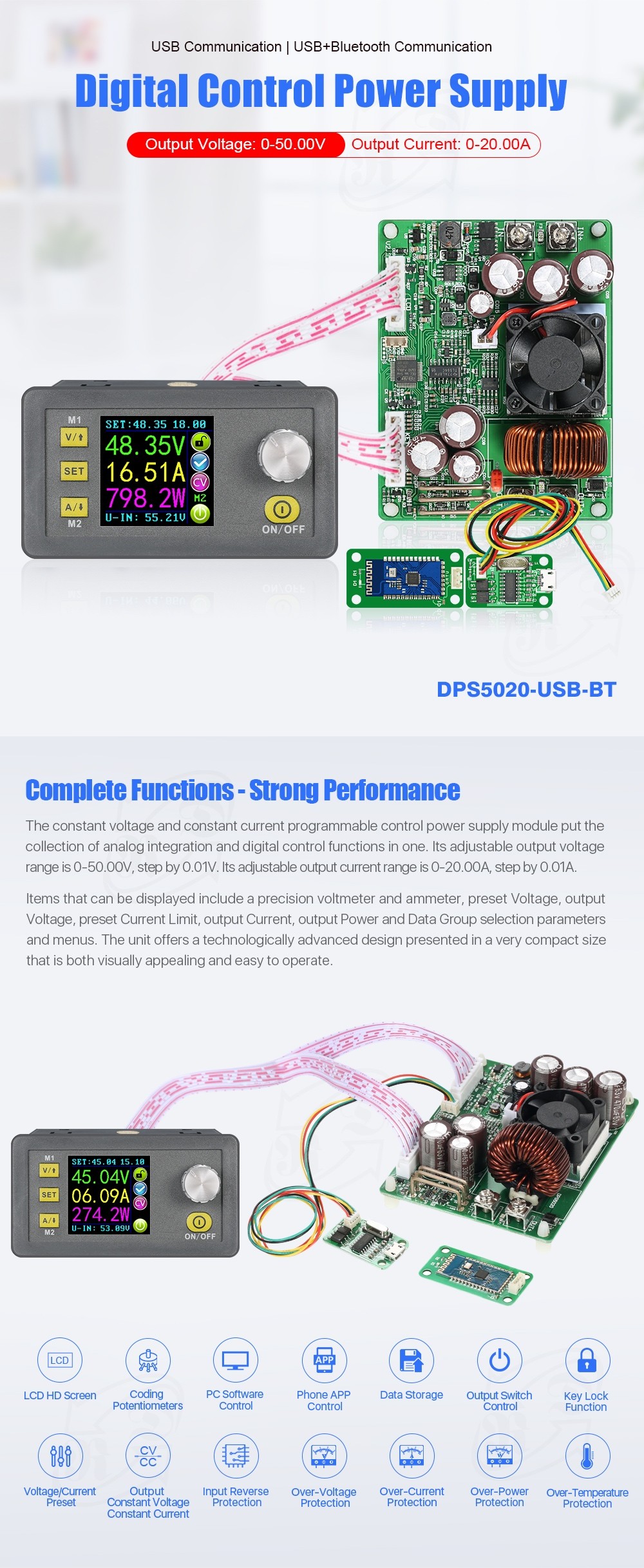

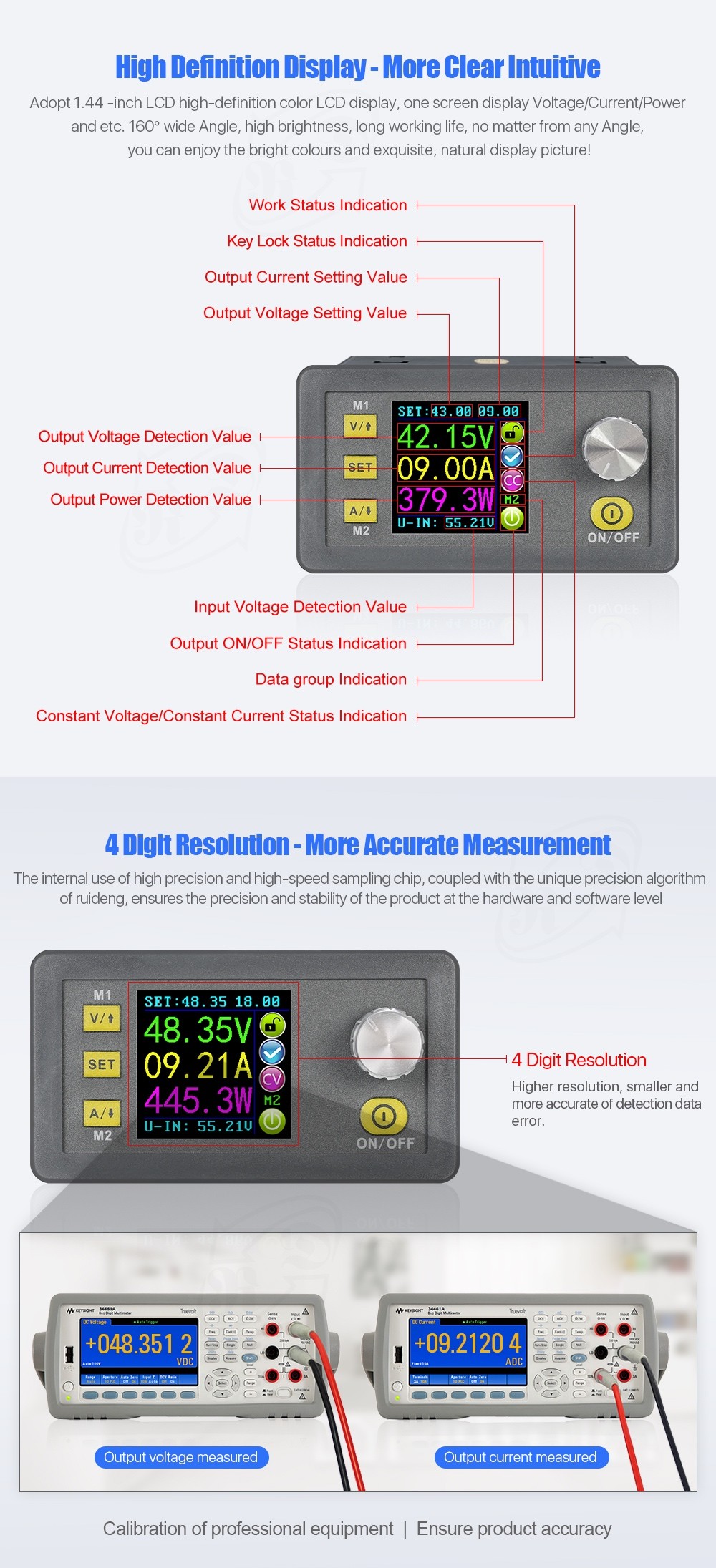

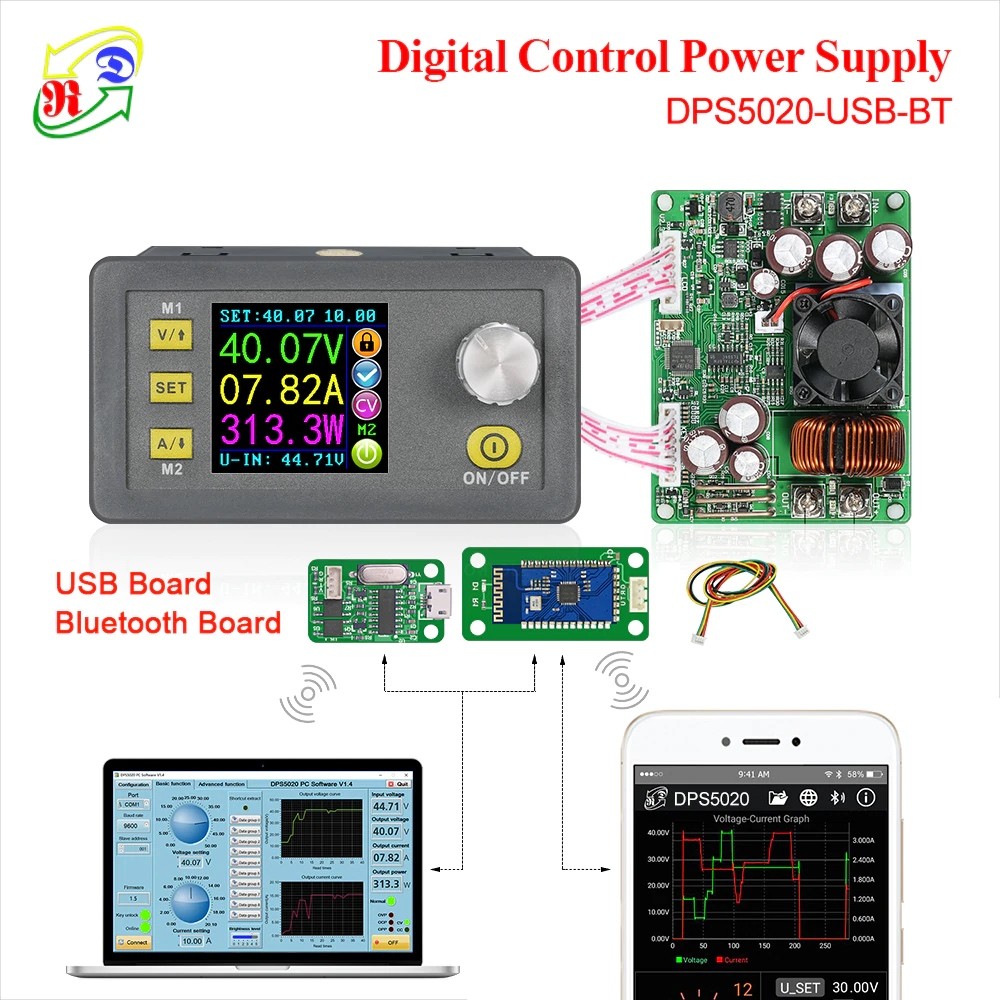

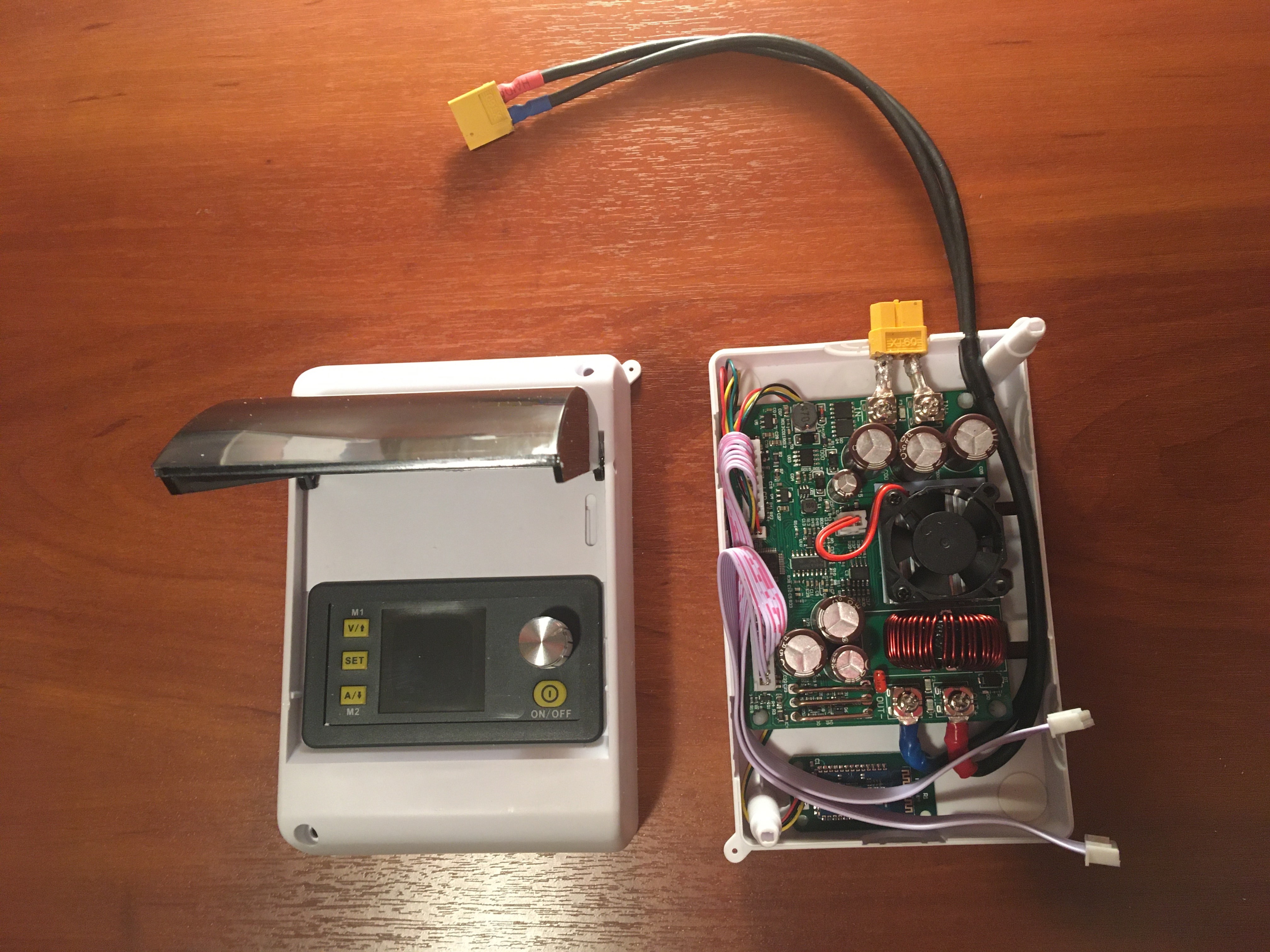

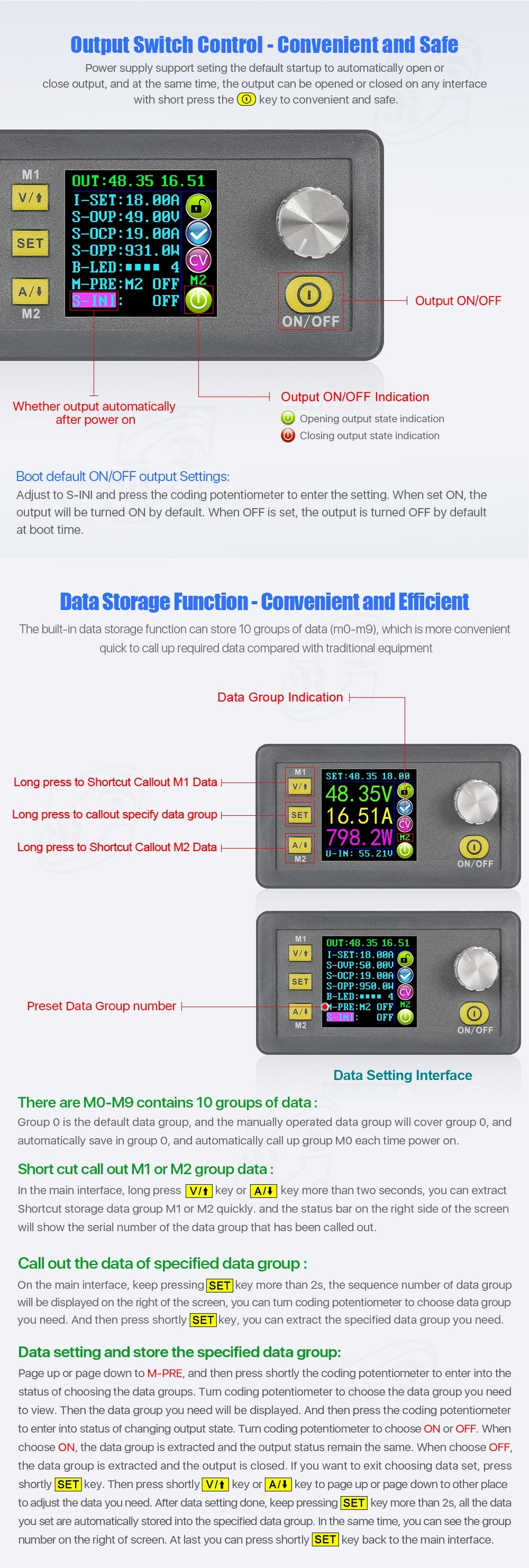

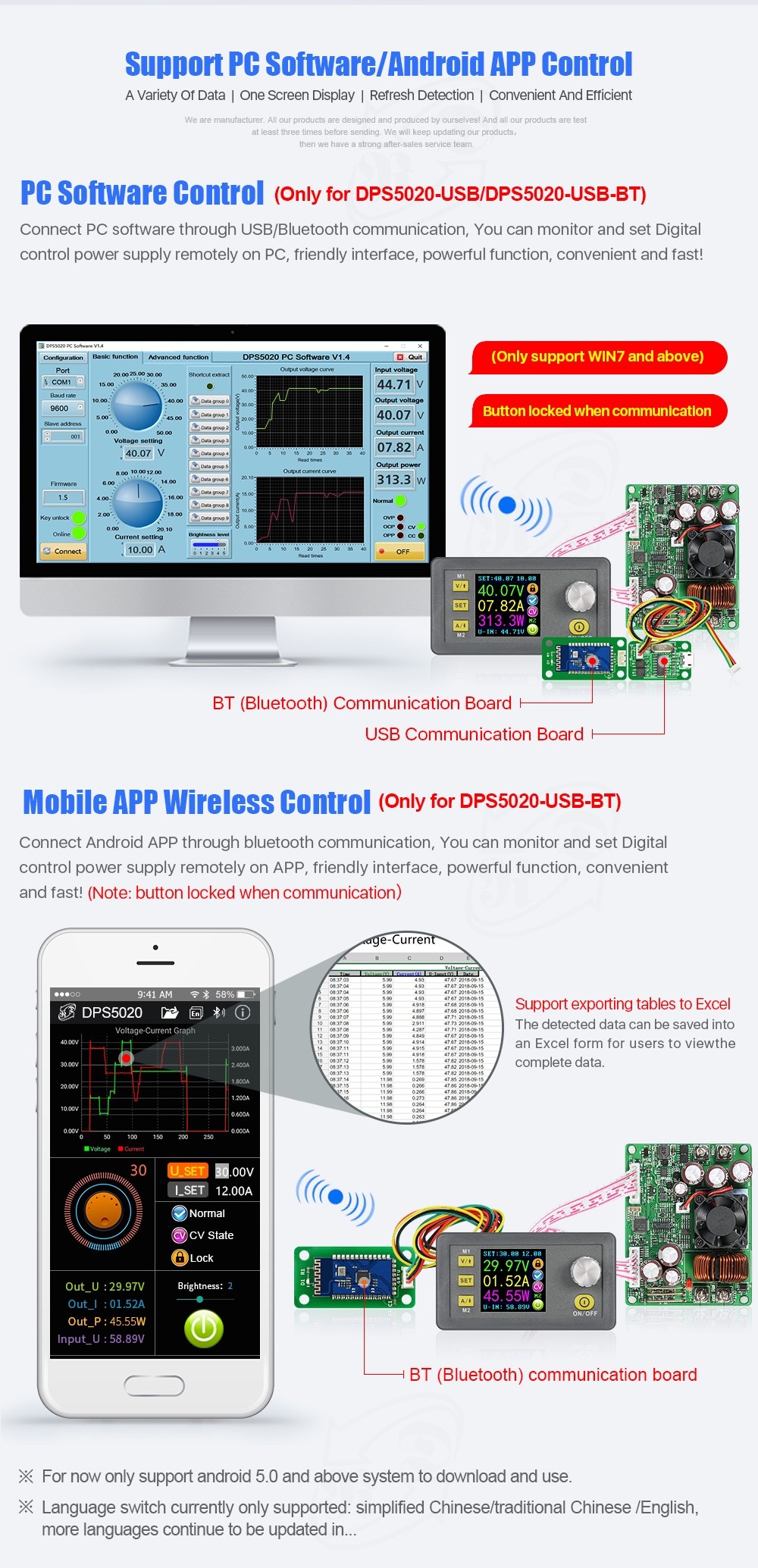

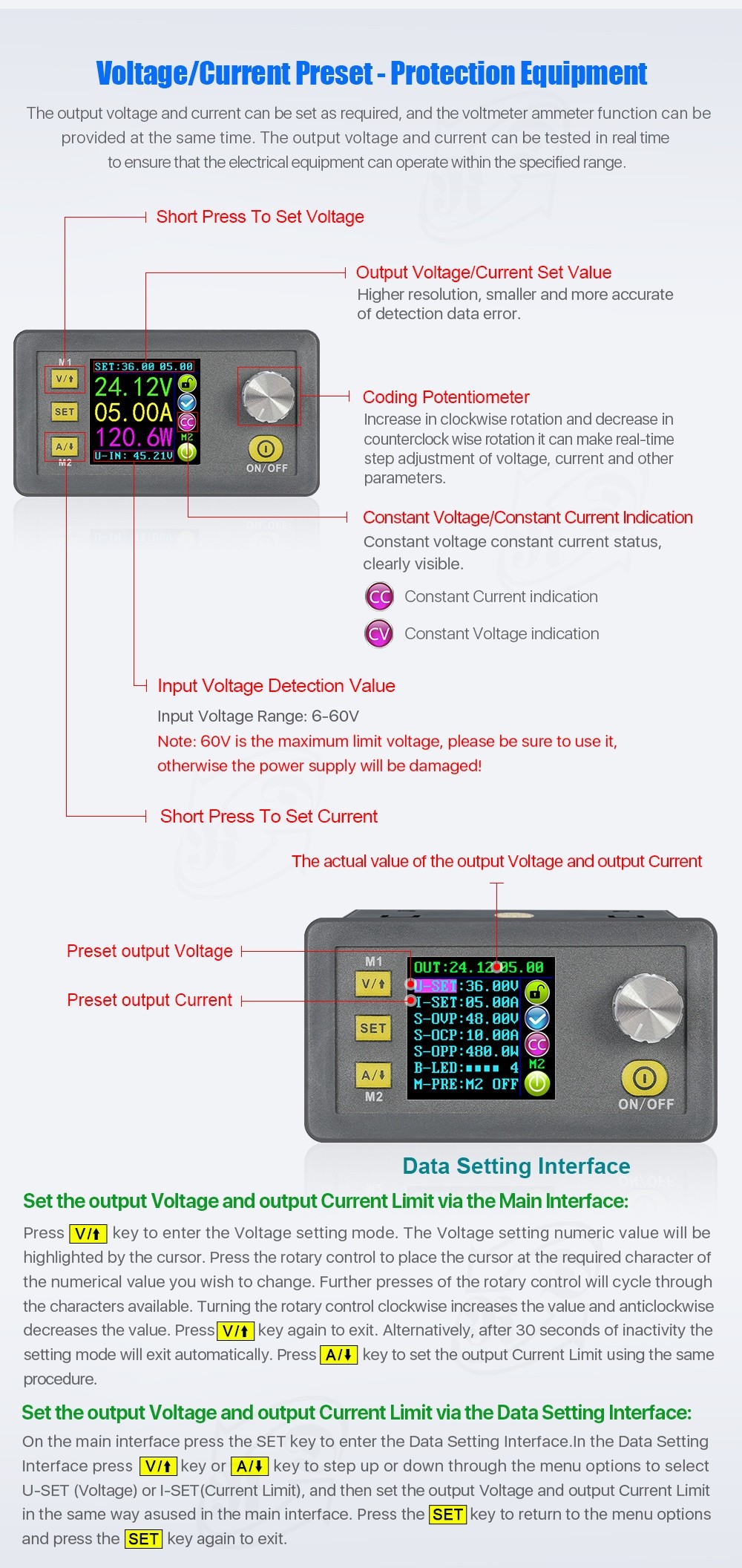

Управляемый преобразователь DC-DC DPS50-20 CC/CV

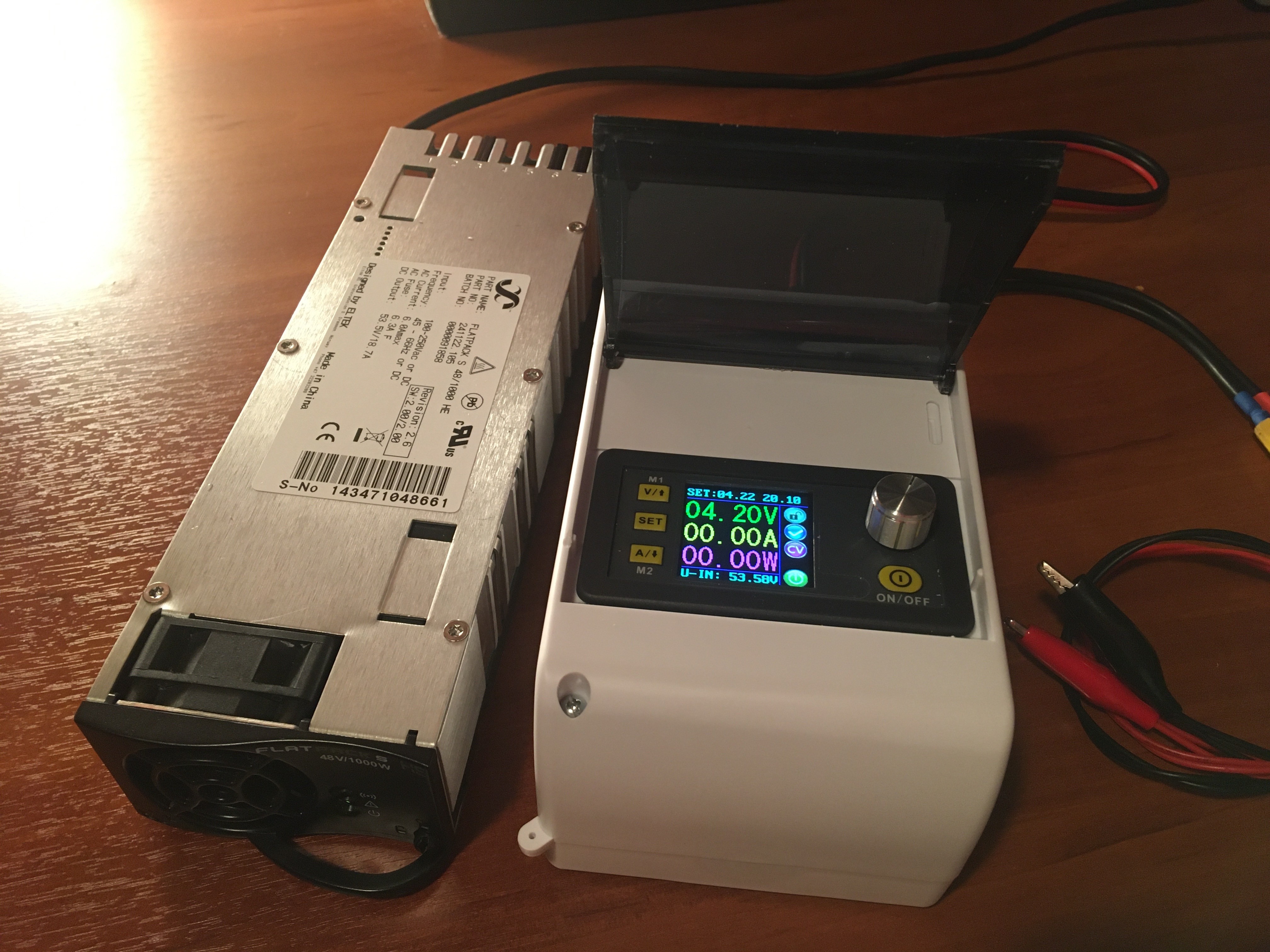

Подключаем к FlatPack и получаем лабораторный блок питания с возможностью заряжать 1 аккумулятор или батарею до 50 вольт с алгоритмом CC/CV до 20A.

Диапазон входного напряжения: 6-60 V Диапазон выходного напряжения: 0-50 V Выходной ток: 0-20 A Диапазон выходной мощности: 0-1000 Вт
